低碳板條馬氏體具有良 好的強(qiáng)韌性，但研究表明：低碳合金鋼經(jīng)亞溫淬火熱處理后，在板條馬氏體基體上分布少量纖維狀鐵素體，在外力作用下，裂紋首先在其中萌生和擴(kuò)展，裂紋的萌生和擴(kuò)展都將吸收能量，從而提高鋼的韌性。

亞溫淬火強(qiáng)韌化效果與雙相區(qū)熱前組織有關(guān)，在亞溫淬火后必須保證有一定取向的細(xì)小針狀鐵素體析出物時(shí)，亞溫淬火才有效，才能提高沖擊韌性。原始組織為板條馬氏體時(shí)強(qiáng)化效果最好。慢速加熱更有利于獲得馬氏體、鐵素體相間平行分布的纖維狀組織。亞溫淬火加熱溫度較低，在兩相區(qū)加熱時(shí)晶粒長大傾向比較小，所以淬火熱處理組織晶粒細(xì)小，故韌性得到提高。

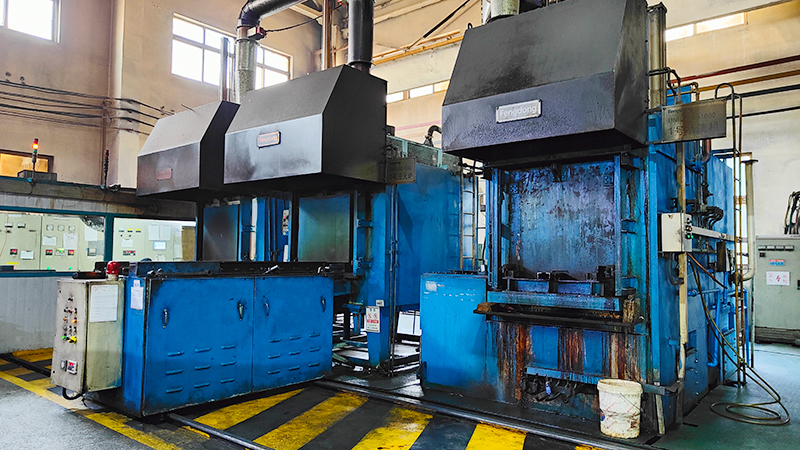

青島豐東熱工技術(shù)有限公司，采用自主研發(fā)UNICASE密封箱式多用爐，對石油機(jī)械泥漿泵用閥體閥座進(jìn)行滲碳熱處理后再進(jìn)行亞溫二次淬火，得到板條馬氏體基體上分布少量纖維狀鐵素體，通過沖擊試驗(yàn)，結(jié)果表明此工藝熱處理后的產(chǎn)品能顯著提高產(chǎn)品的沖擊韌性，使產(chǎn)品在寒冷的惡劣條件下使用壽命大大提高。
