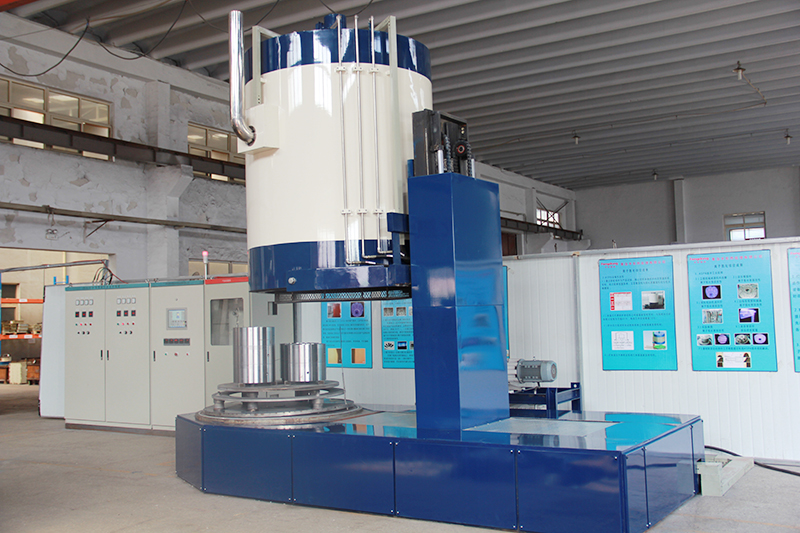

離子滲氮最重要的特點(diǎn)之一是可以通過(guò)控制滲N氣氛的組成、氣壓、電參數(shù)、溫度等因素來(lái)控制表面化合物層（俗稱(chēng)白亮層）的結(jié)構(gòu)和擴(kuò)散層組織，從而滿(mǎn)足零件的服役條件和對(duì)性能的要求。

離子滲氮化合物層常遇到的氮化物相有兩種：γ,-Fe4N相和ε-Fe2-3N相，離子氮碳共滲(俗稱(chēng)軟氮化)還可能出現(xiàn)Fe3C相。γ，單相具有最小的脆性，但耐磨性較差，ε單相脆性也較小，并有較好的耐磨性和抗磨合性能。合金結(jié)構(gòu)鋼離子滲氮時(shí)一般均得到雙相（γ，+ε或ε+γ，）組織，脆性較單相大些，耐磨性較好；離子氮碳共滲得到ε+Fe3C(少量)組織，脆性并不增加，而有最好的耐磨性。
