預抽真空多用爐，前門無火簾，節省了大量燃料氣，可改善工作環境；同時減少淬火油被氧化、劣化，工作環境清潔，淬火油的使用壽命得到了延長；能夠降低氣氛氣體消耗量，氣氛的使用量相比減少了1/6~1/8；并能夠使得工件在少氧或無氧環境下進行加熱、二次加熱、淬火或緩冷，能夠使得處理的工件品質更好，且避免了含氧空氣對熱處理氣氛的擾動，減少了工件在升溫以及降溫過程中的晶界內氧化的可能性；真空室配備有殘氧分析裝置，保證設備運轉過程中的安全。

Part.1   大型預抽真空多用爐

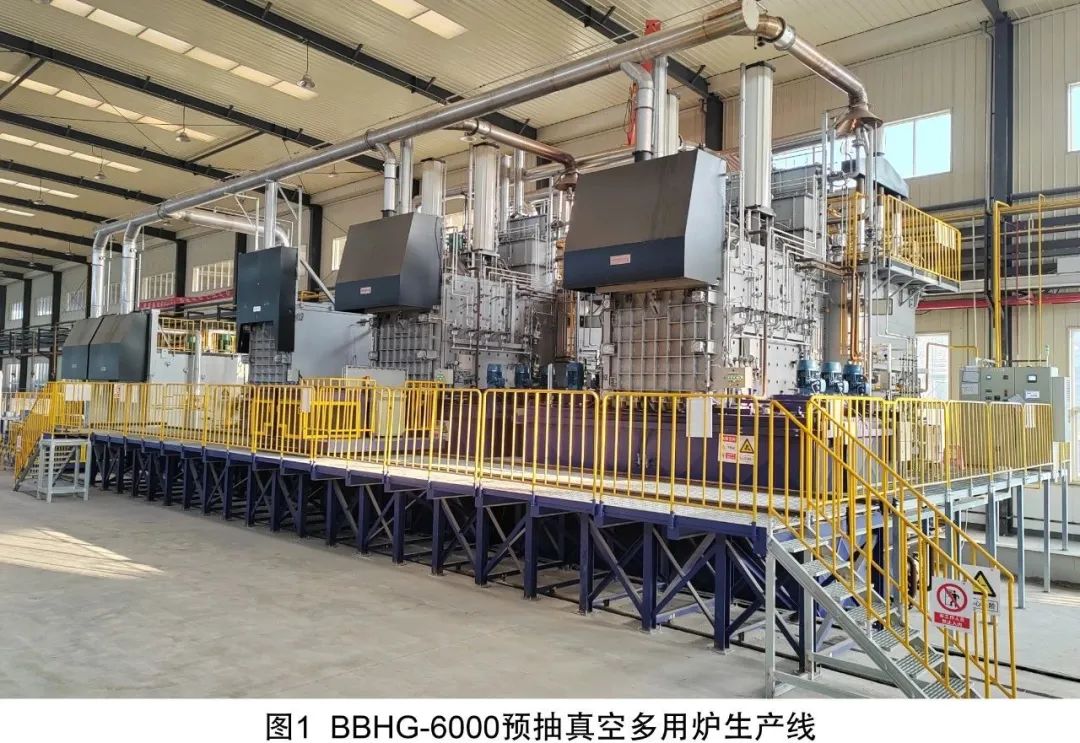

公司最新研發成功的BBHG-6000大型預抽真空多用爐，工件有效尺寸W1500mm * H1500mm * L1800mm，最大裝載量6000Kg。如圖1所示，該設備主要由真空室、加熱室、戶袋、真空泵組、供氣系統、溫控系統和碳控系統等組成。

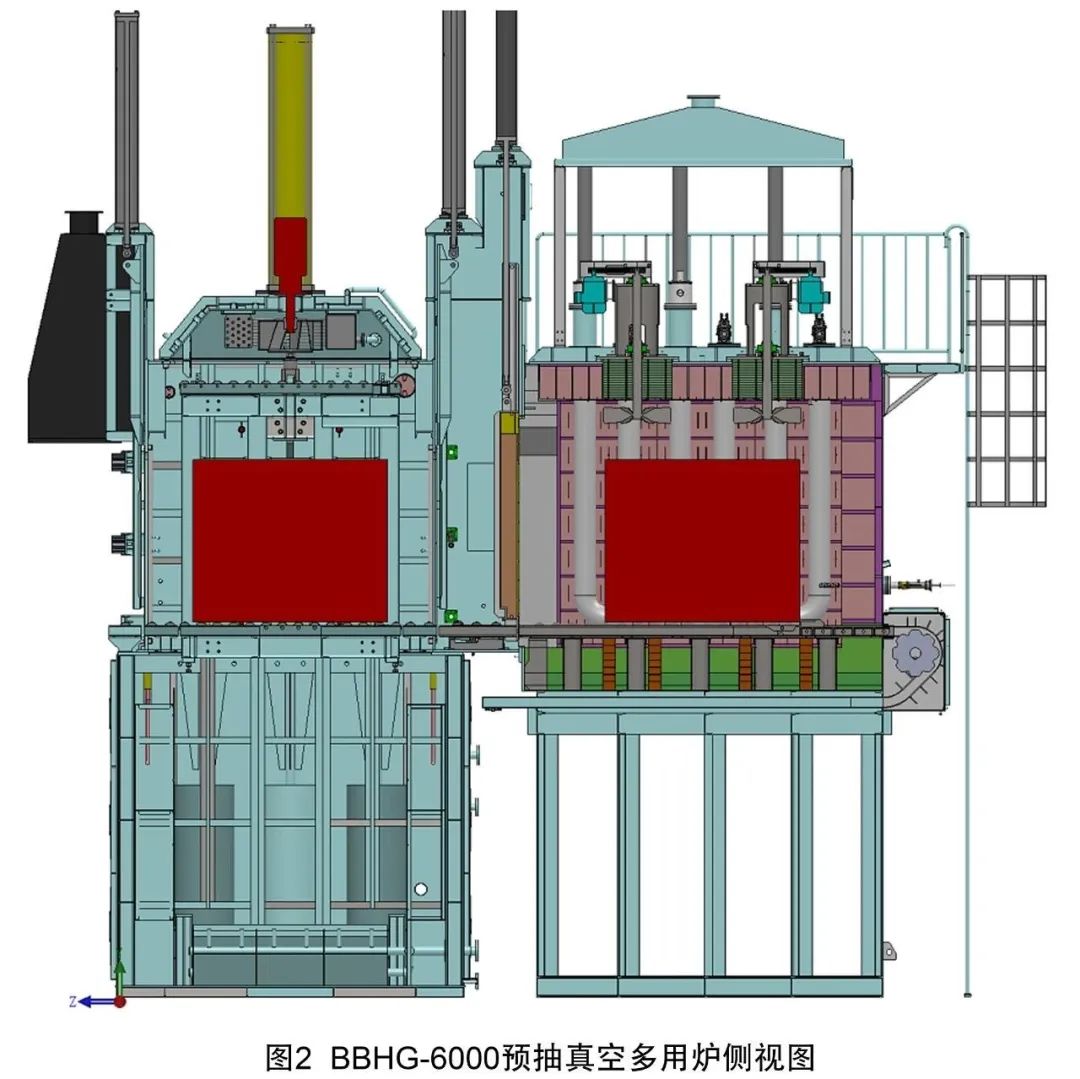

1）真空室的結構如圖2所示，兩端分別為入口門和出口門，內部包含升降機，這三者均采用氣動執行元件進行驅動，上部含緩冷用風扇和換熱器，下部為油槽，油槽包含加熱元件、攪拌及導流裝置。

2）加熱室的結構如圖2所示，由爐殼、斷熱門、攪拌風扇、驅動裝置、加熱元件和保溫材料組成。爐殼采用方形結構，加熱元件采用的是燃?xì)廨椛涔?，保溫材料由抗?jié)B碳耐火磚和纖維組塊構成。

3）多臺預抽真空設備共用一套真空泵組。

4）加熱室配置甲醇、丙烷、氮氣、平衡空氣等介質導入口，以及熱電偶、氧探頭、氣氛取樣口、定碳口等測量監視裝置，實現爐內溫度、氣氛精確控制。

Part.2   溫度控制和碳勢控制

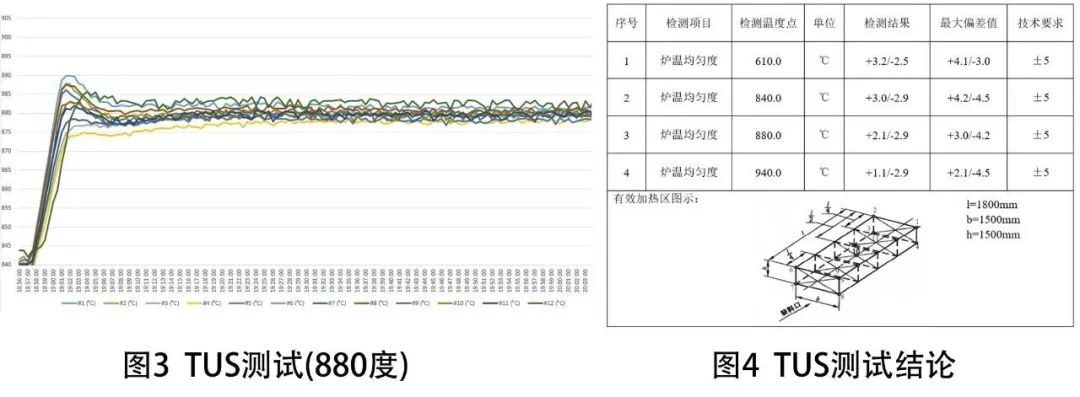

預抽真空爐加熱系統采用燃?xì)饧訜岱绞?，溫控方式采用從加熱室上蓋插入接近有效空間的熱電偶進行控制，燃?xì)廨椛涔懿贾糜诩訜崾业膬蓚?cè)，燒嘴采用脈沖控制。整個爐膛有效區的爐溫均勻性，通過爐內的TUS檢測結果看，在有效空間的爐溫均勻性完全可以控制在±5℃以內。圖3和圖4為BBHG-6000預抽真空爐的TUS實測結果。

Part.3   產品處理

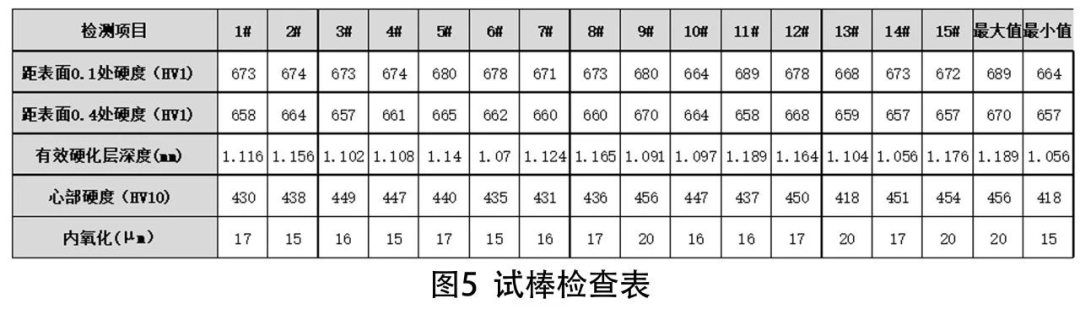

產品名稱：汽車變速箱軸，材料20CrMoH。熱處理工藝要求，表面58-62HRC，有效硬化層1.0-1.4mm。圖5為試棒檢測表，試棒最終檢查結果：表面硬度58.3-59.6HRC，有效硬化層深1.056-1.189，滿足客戶需求。

Part.4   結語

BBHG-6000大型預抽真空多用爐，具有“超大裝爐量、控制精度高、安全環?！钡奶攸c，可與清洗機、回火爐等輔助設備組成生產線。整套產線自動化程度高，爐溫碳勢控制精度高、安全可靠、高效節能、操作簡單，符合國家倡導的“節能環保、清潔生產”產業要求，在風電行業、軌道交通、齒輪行業有廣泛應用前景。
