真空滲碳技術(shù)在研發(fā)初期，因為積碳問題，沒有得到實際應(yīng)用。但是，1997年開發(fā)了乙炔真空滲碳新技術(shù)，解決了積碳的問題。而且，與以往的真空滲碳相比，其優(yōu)異的滲碳品質(zhì)，再現(xiàn)性得到了認(rèn)可，適用于現(xiàn)在各種領(lǐng)域的量產(chǎn)部品，尤其是在汽車部品領(lǐng)域。真空滲碳也因為乙炔消耗量小，沒有CO2排出，也符合綠色低碳熱處理的要求，同時真空滲碳也具有以下特點：

01滲速快

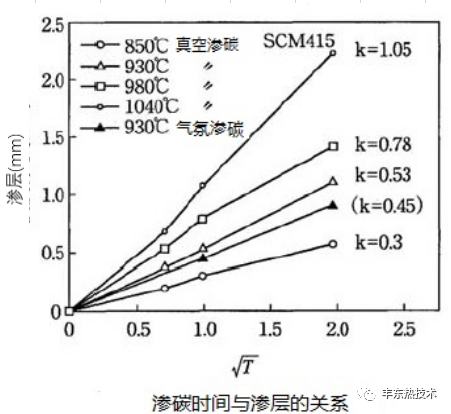

真空滲碳是熱處理產(chǎn)品整體達(dá)到滲碳溫度后開始滲碳，在短時間內(nèi)到達(dá)飽和碳濃度（A3-Acm），可實現(xiàn)高濃度滲碳，同時利用真空設(shè)備的特點也可以實現(xiàn)高溫滲碳，以獲得高效率滲碳淬火熱處理。

02滲層均勻性好

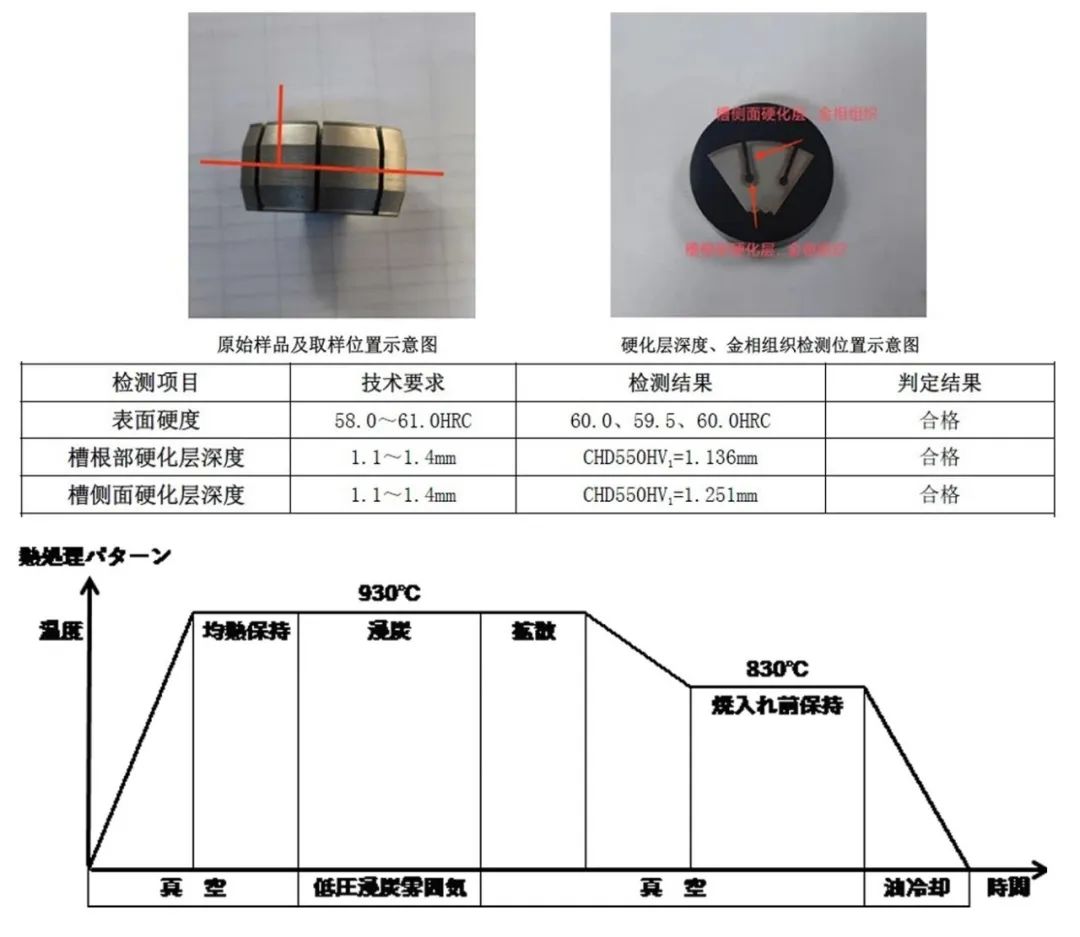

真空滲碳是在低壓狀態(tài)下的非氣氛流動滲碳，滲層均勻性好，尤其對孔類零件，下面是具體的案例：零件處理表面積是18.3ｍ2。要求滲碳層深（HV550）：1.1~1.4mm，真空滲碳淬火后指定孔處（約φ4ｍｍ）的中央的滲碳層深偏差是（Max1.251mm、Min1.136ｍｍ）0.115mm，上下偏差小。

03可進(jìn)行不銹鋼的高溫滲碳

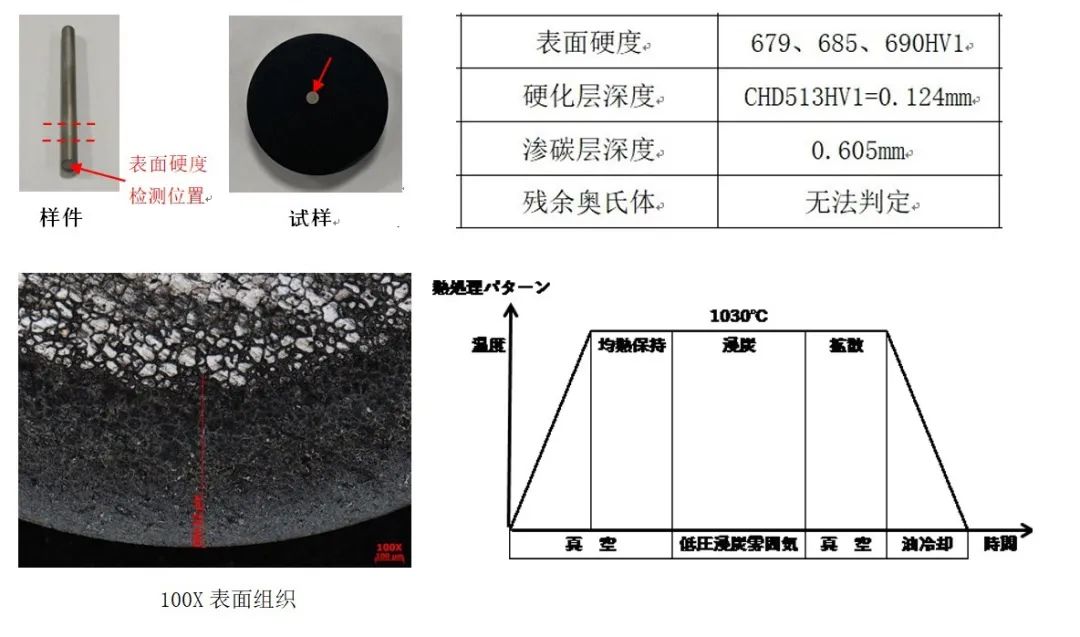

在真空氣氛中1000℃以上加熱時，可去除不銹鋼表層的氧化膜從而實現(xiàn)不銹鋼滲碳。下面是不銹鋼（SUS304）的高溫滲碳的應(yīng)用案例。要求表面硬度HV685，全滲層0.6mm，沒有晶界氧化。

04高濃度滲碳中附加碳氮共滲處理

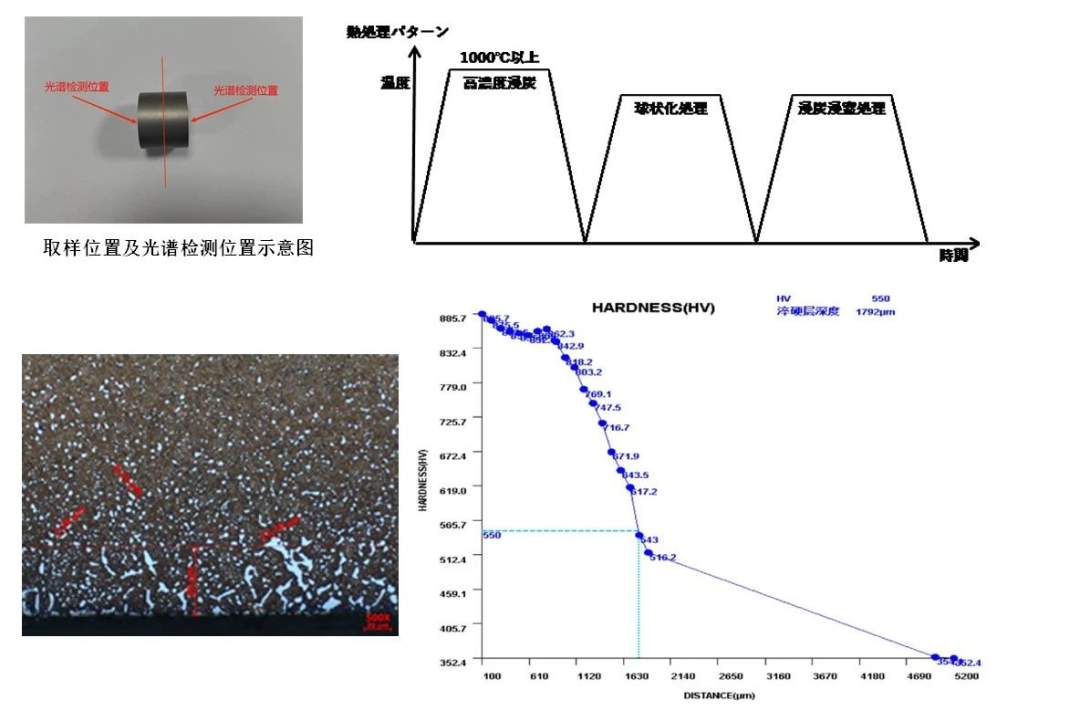

真空滲碳可進(jìn)行1000℃以上的高溫滲碳，幾分鐘內(nèi)表面碳濃度達(dá)到Acm點，比較容易在短時間內(nèi)進(jìn)行高濃度滲碳處理。在實際案例中，Acm點超過1.7%。一般在高濃度滲碳處理中附加球狀化處理，也可附加碳氮共滲碳處理。也有進(jìn)一步進(jìn)行球狀化處理，通過添加氮氣，使得表面硬度達(dá)到Hv1000，具體案例如下：

處理結(jié)果：表面碳濃度：1.67％、滲層0.1mm的硬度：Hv886、有效滲碳層深（Hv550）：1.79mm。

結(jié)論

真空滲碳技術(shù)可實現(xiàn)復(fù)雜形狀零件快速、均勻的滲碳處理要求，同時具備高效、綠色、低碳熱處理特點。
